在前面的文章了，我们探索了 objc_class 中的 superclass，bits，今天来探索 cache。

开始探索前，先了解下 CPU 指令集架构的相关知识。

指令集架构

ARM

ARM 架构 (Advanced RISC Machine) 过去称作 高级精简指令集机器，是一个精简指令集（RSIC）处理器架构家族，广泛的应用在许多嵌入式系统设计中。ARM 处理器非常适用于移动通信领域，它符合设计目标为低成本、低功耗、低耗电的特性。

armv6、armv7、armv7s、arm64、arm64e都是arm处理器的指令集，所有指令集原则上都是向下兼容的。

Intel

x86 泛指一系列英特尔公司开发的处理器的指令集架构。i386 是 32 位架构。 x86-64 是 x86 架构的64位扩展，向后兼容 16 位和 32 位架构。

Apple

Mac 的处理器主要用的是 i386 和 x86-64 架构。iPhone 的处理器主要用的是 ARM 架构，具体可以从下面的列表中查看。

ARM CPU的不同指令集 对应设备
armv7 iPhone 3GS，iPhone4，iPhone 4s，iPad，iPad2，iPad3(The New iPad)，iPad mini，iPod Touch 3G，iPod Touch4
armv7s iPhone5， iPhone5C，iPad4，iPod5
arm64 iPhone5s，iPhone6、7、8，iPhone6、7、8 Plus，iPhone X，iPad Air，iPad mini2(iPad mini with Retina Display)
arm64e XS/XS Max/XR/ iPhone 11, iPhone 11 pro
x86_64 模拟器 64 位处理器
i386 模拟器 32 位处理器

cache_t

通过前面的探索，我们了解到在底层是用 objc_class 表示类信息的。

1
2
3
4
5
struct objc_class : objc_object {
    Class superclass;
    cache_t cache;
    class_data_bits_t bits;
}

之前我们探索了 superclass，bits，现在来探索 cache，cache 主要缓存的是调用过的方法。涉及到缓存，就想知道缓存的机制是什么？比如是如何保存的？如何查找的？

首先看看 cache_t 这个类型。

属性探索

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
struct cache_t {
#if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_OUTLINED
    explicit_atomic<struct bucket_t *> _buckets;
    explicit_atomic<mask_t> _mask;
#elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
    explicit_atomic<uintptr_t> _maskAndBuckets;
    mask_t _mask_unused;

    static constexpr uintptr_t maskShift = 48;
    static constexpr uintptr_t maskZeroBits = 4;
    static constexpr uintptr_t maxMask = ((uintptr_t)1 << (64 -
    static constexpr uintptr_t bucketsMask = ((uintptr_t)1 << (maskShift - maskZeroBits)) - 1;

    static_assert(bucketsMask >= MACH_VM_MAX_ADDRESS, "Bucket field doesn't have enough bits for arbitrary pointers.");
#elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
    explicit_atomic<uintptr_t> _maskAndBuckets;
    mask_t _mask_unused;

    static constexpr uintptr_t maskBits = 4;
    static constexpr uintptr_t maskMask = (1 << maskBits) - 1;
    static constexpr uintptr_t bucketsMask = ~maskMask;
#else
#error Unknown cache mask storage type.
#endif

#if __LP64__
    uint16_t _flags;
#endif
    uint16_t _occupied;

public:
    static bucket_t *emptyBuckets();

    struct bucket_t *buckets();
    mask_t mask();
    mask_t occupied();
    void incrementOccupied();
    void setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask);
    void initializeToEmpty();

    unsigned capacity();
    bool isConstantEmptyCache();
    bool canBeFreed();
}

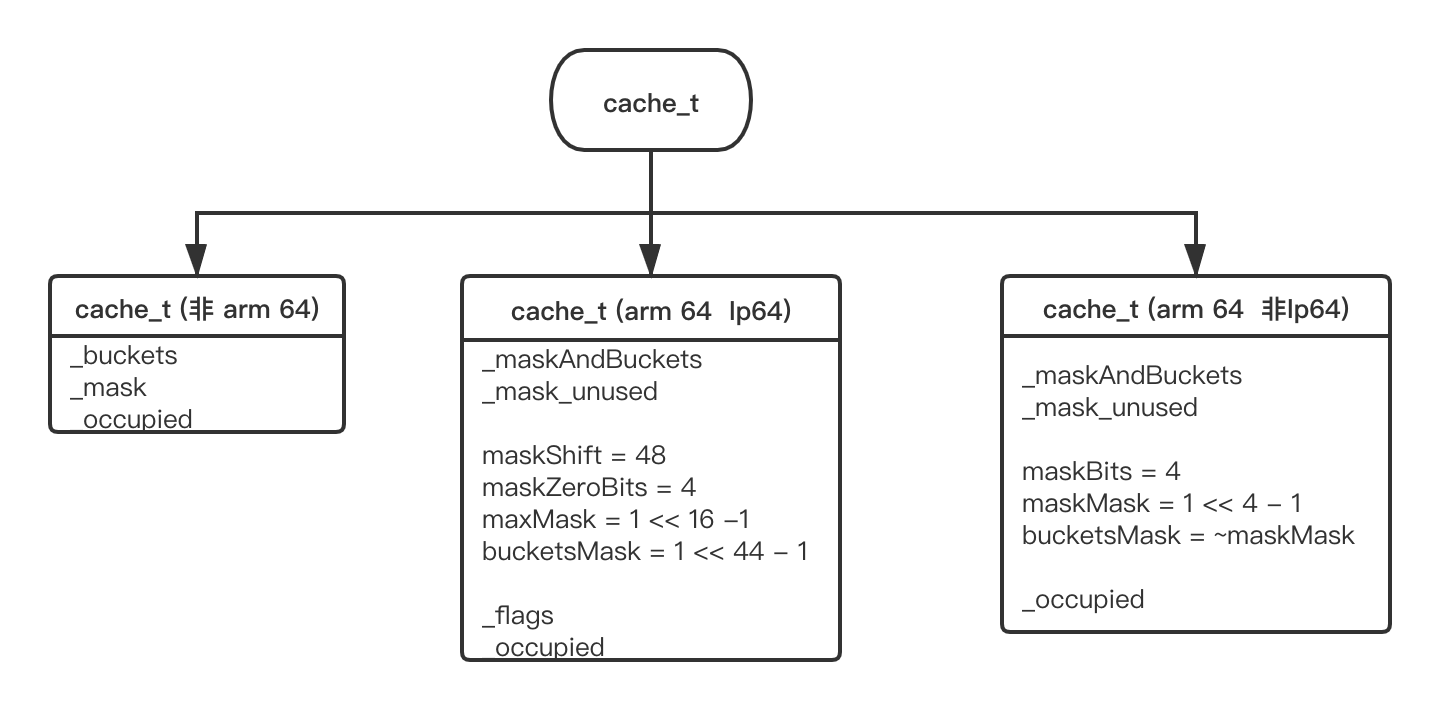

整体来分析，cache_t 根据 CACHE_MASK_STORAGE 的值不同，属性也不同，看看 CACHE_MASK_STORAGE 的声明是啥。

1
2
3
4
5
6
7
8
9
10
11
#define CACHE_MASK_STORAGE_OUTLINED 1
#define CACHE_MASK_STORAGE_HIGH_16 2
#define CACHE_MASK_STORAGE_LOW_4 3

#if defined(__arm64__) && __LP64__
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16
#elif defined(__arm64__) && !__LP64__
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_LOW_4
#else
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_OUTLINED
#endif

LP64 是数据模型中的一种，指的是 long 和 pointer 的字长是 64 位。 因此可以看出：

  • CACHE_MASK_STORAGE_HIGH_16 表示 ARM 64 架构、数据模型是 LP64
  • CACHE_MASK_STORAGE_LOW_4 表示 ARM 64 架构、数据模型不是 LP64
  • CACHE_MASK_STORAGE_OUTLINED 不属于以上两种的

也就是说，在 CACHE_MASK_STORAGE_OUTLINED 情况下，是使用 _buckets 和 _mask 两个属性来缓存数据的。在 CACHE_MASK_STORAGE_HIGH_16 情况下，是使用 _maskAndBuckets 一个属性来缓存的。在 CACHE_MASK_STORAGE_LOW_4 情况下，也是使用 _maskAndBuckets 一个属性来缓存的。其中 uintptr_t 是 unsigned long 的 typedef。mask_t 是 uint32_t 的 typedef。

那么 bucket_t 的定义是啥呢？

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
struct bucket_t {
private:
#if __arm64__
    explicit_atomic<uintptr_t> _imp;
    explicit_atomic<SEL> _sel;
#else
    explicit_atomic<SEL> _sel;
    explicit_atomic<uintptr_t> _imp;
#endif

    public:
    inline SEL sel() const { 方法实现 }
    inline IMP imp(Class cls) const { 方法实现 }
    template <Atomicity, IMPEncoding>
    void set(SEL newSel, IMP newImp, Class cls);

    // 其他方法
}

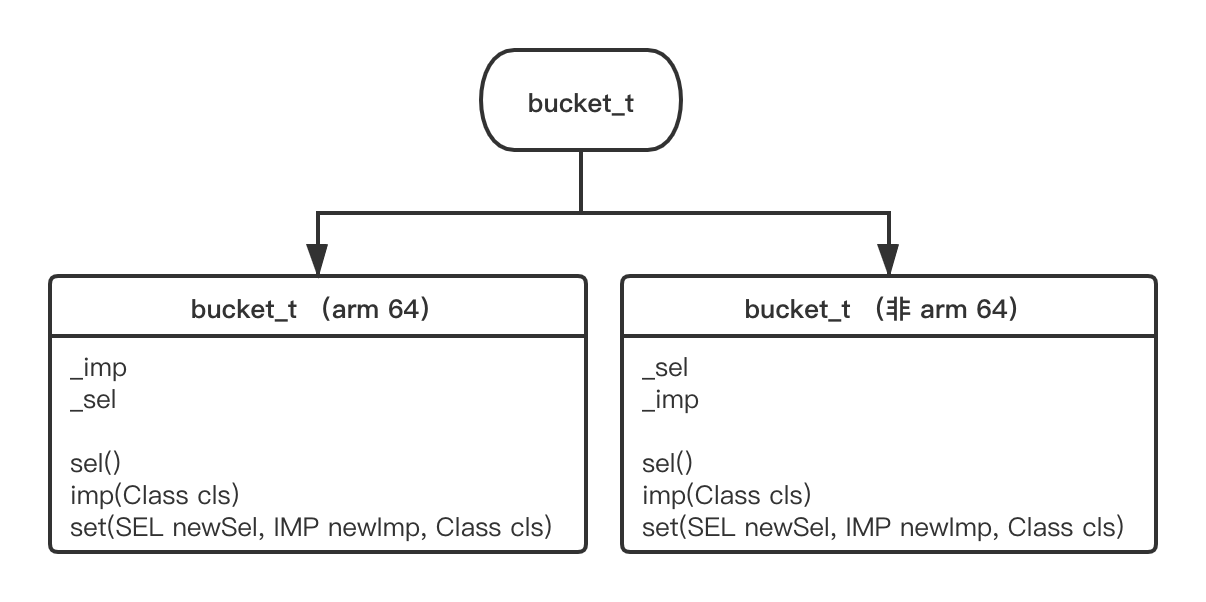

可以看到 bucket_t 有两个关键的属性 _sel 和 _imp, 和 3 个关键的方法 sel, imp和 set 方法。

方法探索

iPhone 的 CPU 指令集架构是 ARM 64，所以下面探索的是在 ARM 64 架构上的实现。

在上面的 cache_t 中列出了一些核心方法，接下来我们看看这些方法的实现，这些方法在 objc-cache.m 文件中可以找到。

当缓存中新增方法时，缓存的容量势必增加。通过方法名可以猜测 incrementOccupied 方法的功能是缓存容量增加占用。

全局搜索 incrementOccupied() 方法调用，发现只有一处，在 void cache_t::insert(Class cls, SEL sel, IMP imp, id receiver) 方法中，也就是说，insert 方法也肯定会调用，打断点，也发现会运行到这里。insert 方法源码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
ALWAYS_INLINE
void cache_t::insert(Class cls, SEL sel, IMP imp, id receiver)
{
#if CONFIG_USE_CACHE_LOCK
    cacheUpdateLock.assertLocked();
#else
    runtimeLock.assertLocked();
#endif

    ASSERT(sel != 0 && cls->isInitialized());

    mask_t newOccupied = occupied() + 1;   // 已占用空间大小
    unsigned oldCapacity = capacity(), capacity = oldCapacity;
    if (slowpath(isConstantEmptyCache())) { // 没有初始化缓存空间
        // 申请容量为 4 的内存空间
        if (!capacity) capacity = INIT_CACHE_SIZE;
        reallocate(oldCapacity, capacity, /* freeOld */false);
    }
    else if (fastpath(newOccupied + CACHE_END_MARKER <= capacity / 4 * 3)) {
        // 如果已占用空间大小 + 1 小于或等于总容量的四分之三，不扩容
    }
    else {  // 如果已占用空间大小 + 1 大于总容量的四分之三，扩容为之前总容量的2倍，缓存全清
        capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
        if (capacity > MAX_CACHE_SIZE) {
            capacity = MAX_CACHE_SIZE; // 需要申请总容量大于最大容量，则为最大容量
        }
        reallocate(oldCapacity, capacity, true);  // 申请新的内存空间
    }

    bucket_t *b = buckets();   // 获取 buckets
    mask_t m = capacity - 1;   // 计算 mask
    mask_t begin = cache_hash(sel, m);  // 计算 index
    mask_t i = begin;

    // 将 sel 和 imp 放到到空余 index
    do {
        if (fastpath(b[i].sel() == 0)) { // index 中没有方法缓存
            incrementOccupied();         // 增加已占用容量
            b[i].set<Atomic, Encoded>(sel, imp, cls);  // 设置 sel 和 imp
            return;
        }
        if (b[i].sel() == sel) {  // 该方法缓存已存在直接返回
            return;
        }
    } while (fastpath((i = cache_next(i, m)) != begin));  // 如果 index 中有缓存，则计算下一个 index, 直到找到空余 index

    cache_t::bad_cache(receiver, (SEL)sel, cls);
}

根据代码中的注释很容易理解 insert 的逻辑了，这个方法主要做了三件事情：

  • 1、如果缓存空间没有初始化，则申请容量为 4 的缓存空间。
  • 2、占用空间+1后，如果占用空间大于或等于总容量的 3/4 , 则扩容为之前容量的 2 倍，否则不扩容。
  • 3、将要调用的方法添加到缓存中，如果缓存中存在该方法则直接返回。

上述代码用于生成 index 的 cache_next 方法的实现也不是很复杂，就是简单的取前一个 index，如果到第一个元素的下标了，下一个下标将是数组最后一个元素的 index。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
static inline mask_t cache_next(mask_t i, mask_t mask) {
    return i ? i-1 : mask;
}
```

接着看看 `reallocate` 方法的实现，在第一次申请缓存空间和扩容会调用这个方法。

```c
ALWAYS_INLINE
void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld)
{
    bucket_t *oldBuckets = buckets();  // 获取旧的 buckets
    bucket_t *newBuckets = allocateBuckets(newCapacity);  // 申请新的 buckets
    ASSERT(newCapacity > 0);
    ASSERT((uintptr_t)(mask_t)(newCapacity-1) == newCapacity-1);
    // 设置新的 buckets
    setBucketsAndMask(newBuckets, newCapacity - 1);
    // 释放旧的 buckets
    if (freeOld) {
        cache_collect_free(oldBuckets, oldCapacity);
    }
}

这个函数的主要功能是申请和配置新的 buckets，然后释放旧的 buckets。 allocateBuckets 方法是怎么实现的呢？

1
2
3
4
5
bucket_t *allocateBuckets(mask_t newCapacity)
{
    if (PrintCaches) recordNewCache(newCapacity);
    return (bucket_t *)calloc(cache_t::bytesForCapacity(newCapacity), 1);
}

这个方法首先通过 bytesForCapacity 计算需要占用的内存空间大小, 然后调用 calloc 开辟内存空间。bytesForCapacity 的实现如下。

1
2
3
4
size_t cache_t::bytesForCapacity(uint32_t cap)
{
    return sizeof(bucket_t) * cap;
}

setBucketsAndMask 方法是怎么实现的呢？

1
2
3
4
5
6
7
8
9
10
11
void cache_t::setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask)
{
    uintptr_t buckets = (uintptr_t)newBuckets;
    uintptr_t mask = (uintptr_t)newMask;

    ASSERT(buckets <= bucketsMask);
    ASSERT(mask <= maxMask);
    // (newMask 左移 48 位) | (newBuckets) 运算后就是 _maskAndBuckets 的新值
    _maskAndBuckets.store(((uintptr_t)newMask << maskShift) | (uintptr_t)newBuckets, std::memory_order_relaxed);
    _occupied = 0;  // 占用清零处理
}

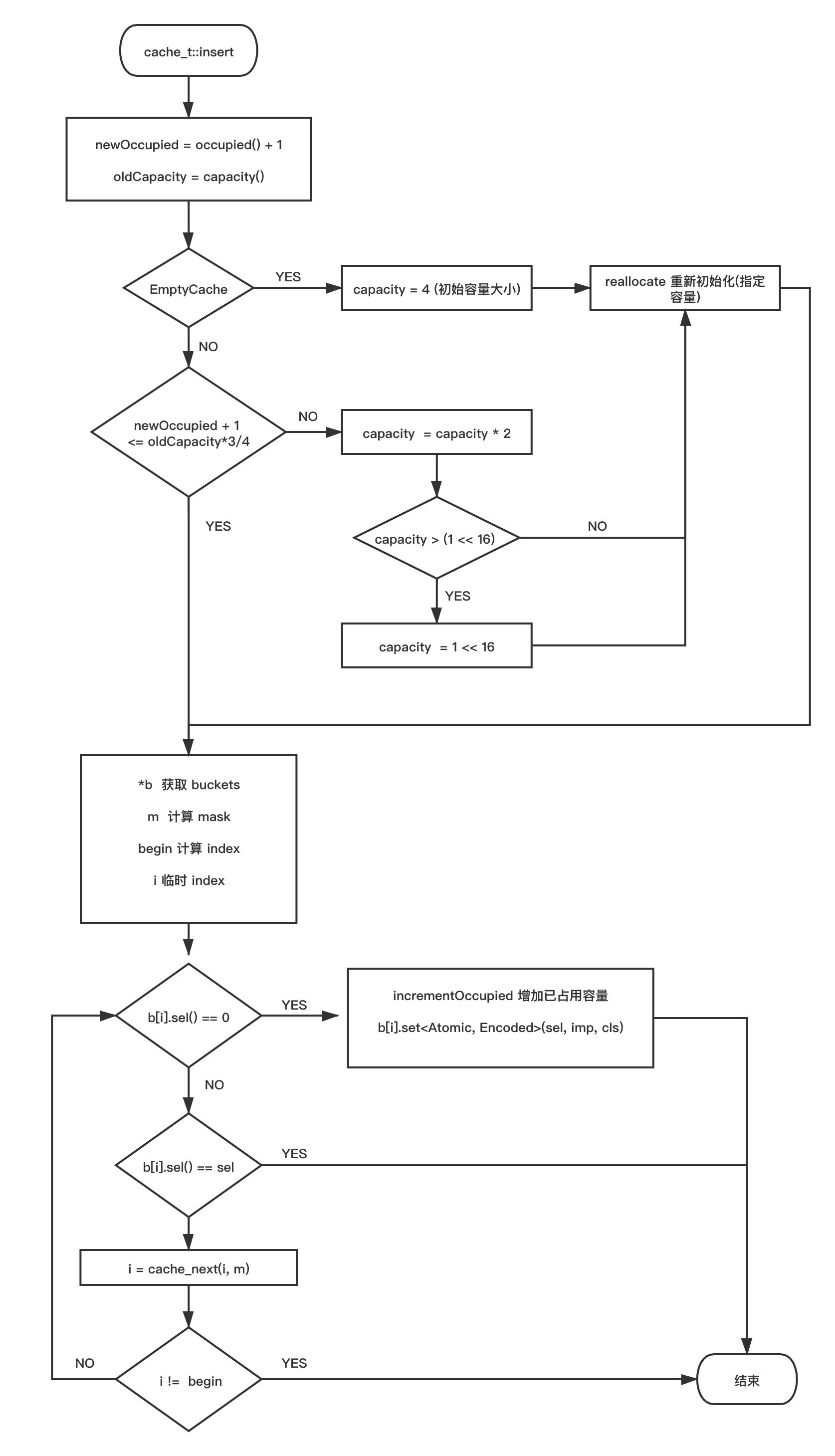

通过以上的分析，我们可以得到一个方法 ARM64 指令集架构下 cache-insert 的流程图。

本文我们探索了 cache insert 流程，下一篇文章中，我们将探索 cache 的查找流程。
