在 Objective-C 中,当我们调用一个对象的方法后,在底层经历怎样的流程呢?这就是我们今天要探索的。本文会先探索方法缓存查找,也就是快速查找流程。

基础知识

Objective-C 是一门动态语言,也就是说在编译时无法确定类、属性和方法的实现,在运行的时候才能确定。当你定义一个方法而没有实现时,在编译时是不会报错的。所有的方法在运行时才会处理,当无法处理时,程序会抛出异常。而所有的这一切都是通过 runtime 来提供支持的。runtime 于 Objective-C 就好比生命离不开水一样。

交互方式

我们可以通过 3 种方式直接或直接与 runtime 交互,也就是调用 runtime 中的函数。

1 种是通过 Objective-C 源代码的方式,当你的代码中有 Objective-C 的 class 和 method 时,编译器会创建 runtime 中对应的数据结构和函数来填充相应数据,然后通过发送消息的方式来完成对象创建和方法调用。

2 种是通过 NSObject 来调用,因为我们所有的 class 都是继承于 NSObject,那么 NSObject 中的调用 runtime 的方法,我们也可以用。比如 isKindOfClass, isMemberOfClass, methodForSelector 等。

3 种直接是调用 runtime 对外提供的 API,具体哪些 API 可以看这里 API List

初探

如下我们定义了一个继承 NSObjectRDPerson 类,定义了一个继承 RDPersonRDStudent 类。

类定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@interface RDPerson : NSObject

@property (nonatomic, copy) NSString * nickName;

- (void) sayHello;

@end

@implementation RDPerson

- (void)sayHello
{
NSLog(@"RDPerson: Hello Everybody!");
}

@end
1
2
3
4
5
6
7
8
9
10
11
12
13
14
@interface RDStudent : RDPerson

- (void) goToSchool;

@end

@implementation RDStudent

- (void)goToSchool
{
NSLog(@"RDStudent: Go to school every day!");
}

@end

对象创建

我们分别创建一个 person 对象,然后调用 sayHello 方法。创建一个 student 对象,然后调用 sayHellogoToSchool 方法,然后看输出是啥。

1
2
3
4
5
6
RDPerson *person = [[RDPerson alloc] init];
RDStudent *student = [[RDStudent alloc] init];

[person sayHello];
[student sayHello];
[student goToSchool];

调用方法后输出结果如下所示:

1
2
3
RDPerson: Hello Everybody!
RDPerson: Hello Everybody!
RDStudent: Go to school every day!

发送消息

我们使用 clang 对 main.m 进行重写,转换成 c++ 的格式文件。

1
clang -rewrite-objc main.m -o main.cpp

main.cpp 中,我们找到了以上调用代码对应的版本。

1
2
3
4
5
6
RDPerson *person = ((RDPerson *(*)(id, SEL))(void *)objc_msgSend)((id)((RDPerson *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("RDPerson"), sel_registerName("alloc")), sel_registerName("init"));
RDStudent *student = ((RDStudent *(*)(id, SEL))(void *)objc_msgSend)((id)((RDStudent *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("RDStudent"), sel_registerName("alloc")), sel_registerName("init"));

((void (*)(id, SEL))(void *)objc_msgSend)((id)person, sel_registerName("sayHello"));
((void (*)(id, SEL))(void *)objc_msgSend)((id)student, sel_registerName("sayHello"));
((void (*)(id, SEL))(void *)objc_msgSend)((id)student, sel_registerName("goToSchool"));

通过转换后的代码,我们发现,当我们调用一个对象的方法时,实际在底层是对这个对象发送消息,也就是调用 objc_msgSend 方法。我们找一下 objc_msgSend 的定义。

1
objc_msgSend(id _Nullable self, SEL _Nonnull op, ...)

第一个参数是接收消息的对象,第二个参数是要发送的消息,也就是要调用的方法。

发送消息验证

我们直接在 main 函数中直接发送消息,看看是否能达到同样的效果。

1
2
3
4
5
6
7
objc_msgSend(person, sel_registerName("sayHello"));
struct objc_super father;
father.receiver = student;
father.super_class = [RDPerson class];

objc_msgSendSuper(&father, sel_registerName("sayHello"));
objc_msgSend(student, sel_registerName("goToSchool"));

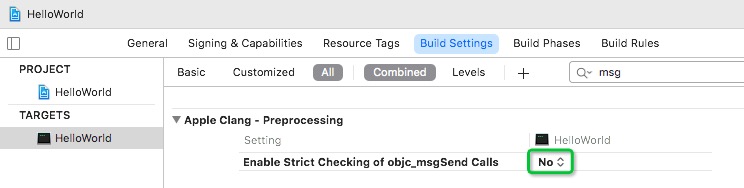

调用上面的代码后,如果发生报错,要按照下图的图片修改下安全设置。

这里和我们第一次打印的结果是一致的,这也证明了我们的分析。这说明方法调用的本质是消息发送。

1
2
3
RDPerson: Hello Everybody!
RDPerson: Hello Everybody!
RDStudent: Go to school every day!

objc_msgSend

经过查找资料,发现 objc_msgSend 方法是用汇编语言实现的。我们先了解下 ARM 常用的汇编指令。

  • str 读寄存器中的值,存到内存中
  • ldr 读内存中的值,存到寄存器中
  • stp 入栈指令,存入两个值
  • ldp 出栈指令,取出两个值
  • lsr 逻辑右移(logical shift right)
  • lsl 逻辑左移 (logical shift left)
  • cmp 比较
  • add 相加
  • mov 寄存器数据移动

objc_msgSend 汇编分析

在 runtime 源码中,我们找到了objc_msgSend 的实现( ARM64指令集架构的 ), 对主要流程,我也添加了相关注释。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
	ENTRY _objc_msgSend
UNWIND _objc_msgSend, NoFrame

cmp p0, #0 // nil check and tagged pointer check,检查消息接收对象是否是 nil 和支持 taggedPointer

#if SUPPORT_TAGGED_POINTERS
b.le LNilOrTagged // (MSB tagged pointer looks negative) 如果支持 taggedPointer,则跳转 LNilOrTagged
#else
b.eq LReturnZero // 如果不支持 taggedPointer,并且是 nil 则跳转 LReturnZero
#endif
ldr p13, [x0] // p13 = isa 将消息接收对象的 isa,加载到 p13
GetClassFromIsa_p16 p13 // p16 = class 获取 isa 中的 shiftcls,加载到 p16 中
LGetIsaDone:
// calls imp or objc_msgSend_uncached
CacheLookup NORMAL, _objc_msgSend

#if SUPPORT_TAGGED_POINTERS
LNilOrTagged:
b.eq LReturnZero // 如果是 nil 则跳转 LReturnZero

// tagged
adrp x10, _objc_debug_taggedpointer_classes@PAGE
add x10, x10, _objc_debug_taggedpointer_classes@PAGEOFF
ubfx x11, x0, #60, #4
ldr x16, [x10, x11, LSL #3]
adrp x10, _OBJC_CLASS_$___NSUnrecognizedTaggedPointer@PAGE
add x10, x10, _OBJC_CLASS_$___NSUnrecognizedTaggedPointer@PAGEOFF
cmp x10, x16
b.ne LGetIsaDone

// ext tagged
adrp x10, _objc_debug_taggedpointer_ext_classes@PAGE
add x10, x10, _objc_debug_taggedpointer_ext_classes@PAGEOFF
ubfx x11, x0, #52, #8
ldr x16, [x10, x11, LSL #3]
b LGetIsaDone
// SUPPORT_TAGGED_POINTERS
#endif

LReturnZero: // 返回值清零后返回
// x0 is already zero
mov x1, #0
movi d0, #0
movi d1, #0
movi d2, #0
movi d3, #0
ret

END_ENTRY _objc_msgSend

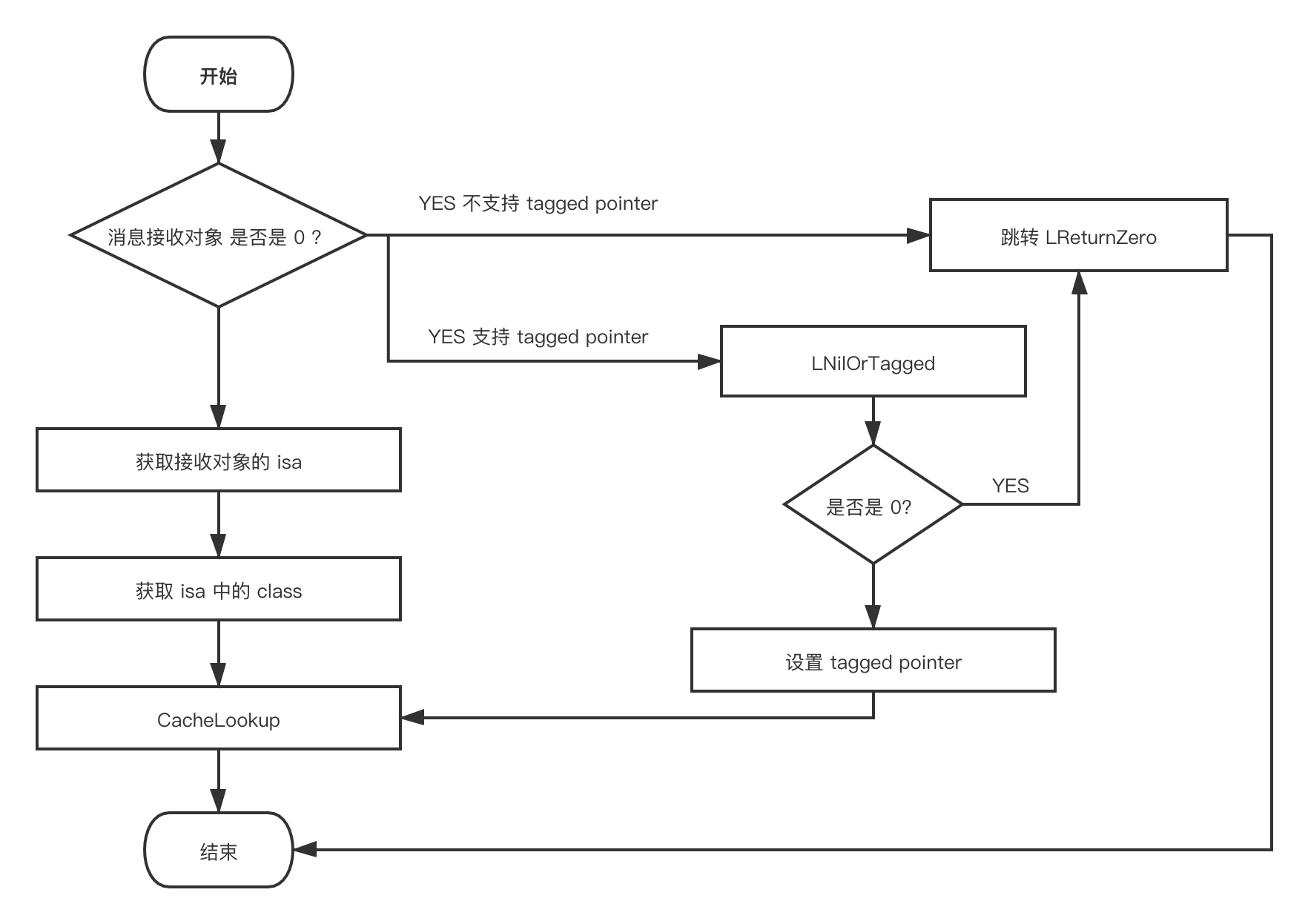

用一个流程图可以简单概括上述汇编代码的流程。

CacheLookup 汇编分析

接下来我们看一下 CacheLookup 的实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
.macro CacheLookup
LLookupStart$1:

// p1 = SEL, p16 = isa
ldr p11, [x16, #CACHE] // p11 = mask|buckets

#if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
and p10, p11, #0x0000ffffffffffff // p10 = buckets
and p12, p1, p11, LSR #48 // x12 = _cmd & mask p11右移 48 位后得到 mask,然后 & _cmd 得到 index
#elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
and p10, p11, #~0xf // p10 = buckets
and p11, p11, #0xf // p11 = maskShift, 得到 计算 mask 需要的偏移量
mov p12, #0xffff
lsr p11, p12, p11 // p11 = mask = 0xffff >> p11
and p12, p1, p11 // x12 = _cmd & mask,得到 index
#else
#error Unsupported cache mask storage for ARM64.
#endif


add p12, p10, p12, LSL #(1+PTRSHIFT) // p12 = buckets + ((_cmd & mask) << (1+PTRSHIFT)),也就是 p12 = buckets + index * 16

ldp p17, p9, [x12] // {imp, sel} = *bucket
1: cmp p9, p1 // 判断 bucket->sel == _cmd
b.ne 2f // 不相等,跳转到下面的 2 scan more
CacheHit $0 // 相等,缓存命中 call or return imp

2: // not hit: p12 = not-hit bucket
CheckMiss $0 // 检查 bucket->sel == 0,等于 0,则调用相应方法
cmp p12, p10 // 判断 当前 bucket == buckets(第一个)
b.eq 3f // 相等,则跳转到下面的 3
ldp p17, p9, [x12, #-BUCKET_SIZE]! // {imp, sel} = *--bucket,取前一个赋值
b 1b // 跳转到上面的 1,继续 loop

3: // wrap: p12 = first bucket, w11 = mask
#if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
add p12, p12, p11, LSR #(48 - (1+PTRSHIFT))
// p12 = buckets + (mask << 1+PTRSHIFT),也就是 将buckets 最后一个元素的地址存到 p12 中
#elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4
add p12, p12, p11, LSL #(1+PTRSHIFT)
// p12 = buckets + (mask << 1+PTRSHIFT)
#else
#error Unsupported cache mask storage for ARM64.
#endif


ldp p17, p9, [x12] // {imp, sel} = *bucket
1: cmp p9, p1 // 判断 bucket->sel == _cmd
b.ne 2f // 不相等,跳转到下面的 2 scan more
CacheHit $0 // 相等,缓存命中 call or return imp

2: // not hit: p12 = not-hit bucket
CheckMiss $0 // 检查 bucket->sel == 0,等于 0,则调用相应方法
cmp p12, p10 // 判断 当前 bucket == buckets(第一个)
b.eq 3f // 相等,则跳转到下面的 3
ldp p17, p9, [x12, #-BUCKET_SIZE]! // {imp, sel} = *--bucket,取前一个赋值
b 1b // 跳转到上面的 1,继续 loop

LLookupEnd$1:
LLookupRecover$1:
3: // double wrap
JumpMiss $0 // 跳转 JumpMiss

.endmacro

总结一下方法缓存查找,也就是快速查找的流程。

  • 1、通过对象的 isa 获取到所属的 class,接着获取到 class 中的 cache,也就是 buckets。
  • 2、通过 sel & mask 得到 index,从而得到 buckets[index] 中的 bucket,然后判断 bucket 中的 sel 和调用的 _cmd 是否相同。
    • 如果相同则判断前一个 index 中的 sel 是否相同,直到找到相同元素的边界,然后调用 CacheHit 结束流程。
    • 如果 sel 为 0,则调用 CheckMiss 结束流程。如果不相同,则 index - 1,继续比较前一个元素。
  • 3、当遍历到第一个元素时,如果还没找到 sel,则跳转到最后一个元素,接着往前遍历查找。如果找到则调用 CacheHit 结束流程,如果遇到 sel 为 0,则调用 JumpMiss 结束流程。

后记

本文我们探索了 objc_msgSend 中的缓存查找,也就是快速查找流程。如果在缓存中没有找到要调用的方法,则会进入慢速查找流程。

下一篇文章中,我们将探索慢速查找流程,尽请期待。

我是穆哥,卖码维生的一朵浪花。我们下回见。
